概述

    電氣火災監控系統是我公司綜合采用國際先進技術設計，研發的新型電氣火災監控報警系統，系統主要由電氣火災監控圖形軟件，HZY-500M電氣火災監控設備、HZ-Y500M系列剩余電流監控探測器及測溫傳感器等產品構成。
    系統通過對配電回路和用電的漏電、過電流、溫升等火災危險參數實施監控和管理，從而達到預防電氣火災的發生。
    電氣火災監控系統是采用嵌入計算技術、剩余電流檢測技術、溫度檢測技術，通過現場總線通訊方式組成的電氣火災監控系統，具有結構簡單、安裝方便、可靠性強、適應性廣的優點，所有技術指標全部滿足并優于GB14287-2005 國家標準的要求。本系統產品廣泛應用于小區樓房、醫院、圖書館、機房、集貿商場、公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電的安全防火保護。

設計應用

●電氣火災監控設備( 監控中心設備)
  滿足國家標準GB14287.1-2005( 電氣火災監控系統) 第一部分：( 電氣火災監控設備) 型號：HZY-500 容量：512 個單元，通過CHA 總線監
  控和管理每臺HZY-500 系列監控器。
●電氣火災監控探測器( 現場監控探測器)
  滿足國家標準GB14287.2-2005( 電氣火災監控系統) 第二部分：( 剩余電流式火災監控探測器) 或( 第三部分測溫式電氣火災監控探測器)
  型號：監控探測HZY-500 為獨立式監控探測器，可單獨使用，也可通過CAN 總線接受監控中心主機(HZY-500 ) 的控制與管理。
  安裝：A、配電箱( 柜) 內部安裝；B、配電箱( 柜) 外部安裝；C、配電箱( 柜) 廠家成套形式等。
●互感器(傳感器)HY、HF 專為HZY-500 監控器配套使用。
  選型：剩余電流探測器( 根據負載電纜總截面積選擇合適內徑的剩余電流探測器)。
過電流探測器( 根據負載回路電流和導線截面積選擇合適的過電流探測器)；
溫度傳感器( 監測包括線纜在內的配點裝置中關鍵部位的溫度)。
●通信傳輸線路
  傳輸介質：通訊距離小于500m 可采用雙絞線，推薦使用屏蔽雙絞線或光纖等；按消防管理要求敷設。
  輔助材料：總線短路隔離器( 宜高置)，中繼器、分之器、具體可施工現場配置。

功能特點

●中文LCD 顯示界面
●遙測參數實時顯示
●預警、報警、控制功能
●設備參數現場手動設定和遠程設定
●內、外雙CAN 通訊
●聲、光警報
●RS232 現場維護接口
●事件記錄存儲、查詢、打印功能
●用戶操作分級
●主、備雙路自動切換電源系統

主要技術參數

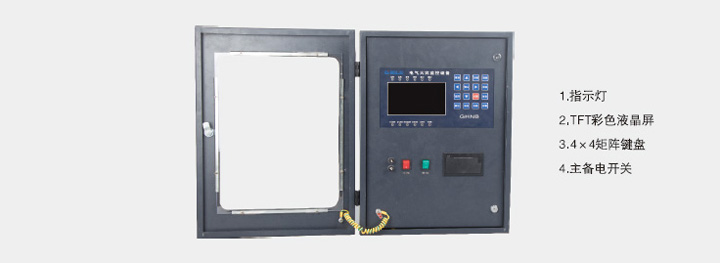

產品元件布局：
