GHNB-MD電氣火災剩余電流探測器
您的位置:首頁 >> 產品展示 > 電氣火災系統-
GHNB-MD電氣火災剩余電流探測器
GHNB-MD電氣火災剩余電流探測器
產品概述:分體式GHNB-MD系列剩余電流式電氣火災監控器集過電流、剩余電流、溫度的檢測、預警、報警、消防聯動及通訊等多種功能于一體,適用于三相四線制380V及單相制220V 的電氣線路中,產品具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時,監控器能發生報警聲及時提醒工作人員檢查故障,排除可能發生的電氣隱患,防止事故發生。
- 產品描述
概述
分體式GHNB-MD系列剩余電流式電氣火災監控器集過電流、剩余電流、溫度的檢測、預警、報警、消防聯動及通訊等多種功能于一體,適用于三相四線制380V及單相制220V 的電氣線路中,產品具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時,監控器能發生報警聲及時提醒工作人員檢查故障,排除可能發生的電氣隱患,防止事故發生。
分體式GHNB-MD型系列剩余電流式電氣火災監控器適用于小區樓房、醫院、圖書館、機房、集貿市場、公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強腐蝕性環境,分體式GHNB-MD系列剩余電流式電氣火災監控器既可以聯網使用也可以獨立使用。主要功能
> LED數碼管顯示界面
> 監控參數實時顯示
> 遠程控制(斷路器脫扣)
> 漏電保護及聲光報警
> 現場溫度檢測與控制(可選)
> 是否脫扣可由用戶設置
GHNB-MD系列A 型監控
●剩余電流監測功能
●溫度監測功能
●預警/ 報警/ 脫扣功能
●CAN 總線通訊功能
●消防聯動功能
●液晶中文顯示功能
●報警記錄查詢功能
注:本機需與HY、HF測器配合使用
GHNB-MD系列B型監控
●剩余電流檢測功能
●溫度監測功能
●預警/ 報警/ 脫扣功能
●消防聯動功能
●數碼顯示功能
●CAN 總線通訊功能.

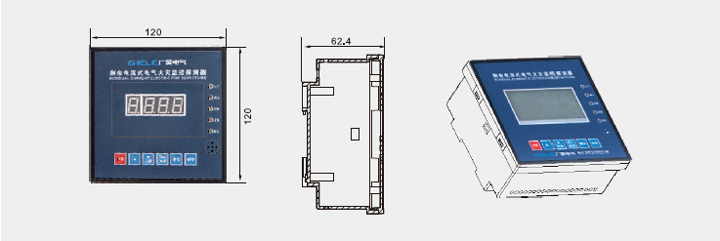

注:本機需與HY、HF測器配合使用外形及安裝尺寸

主要技術參數
產品型號 H ZY-D?系列 額外工作電流In(A) 16A~1600A 額外工作電壓Ue(V) AC220V 剩余電流預警、報警值 20mA-1000mA 可任意設置 溫度預警、報警值 20℃ ~150℃可任意設置 漏電回路數 1~16 回路 溫度回路數 1~4 回路 報警保護 可設置保護或不保護 保護動作 ≤ 0.5s 報警輸出 干觸點容量AC220V/5A 脫扣輸出 干觸點容量AC220V/5A 脫扣通道 1~16 個通道 安裝方式 導軌或底板螺釘 顯示方式 全中文液晶顯示 / 數碼顯示 消防聯動 DC24V 通訊方式(訂貨時選擇) CAN 總線( ≤ 10Km) 報警聲響 ≥ 70dB 注意事項
1. 嚴禁私自拆卸本監控器,否則由此引發的一切后果將與本公司無關。
2. 本監控器的使用安裝必須要由專業人員進行操作,操作之前務必仔細閱讀本說明。
3. 由探測器引發斷路器脫扣之后務必排查原因,確認消除之后才能進行合閘操作
4. 務必區分接地線和零線,在監控回路中零線必須穿過互感器。
5. 選用探測器時,應注意探測器上的技術參數是否和實際應用中的要求相符合。
6. 周期性的檢查,清楚外殼、散熱孔表面的積塵,注意接線端子的連接狀態,保持牢靠絕緣。
7. 使用和儲存、運輸過程中,不得遭受到雨水侵蝕、陽光曝曬、猛烈撞擊,以免破壞監控器的穩定性和準確性。
8. 監控器的報警設定值應考慮配電系統及用電設備的正常漏電值。

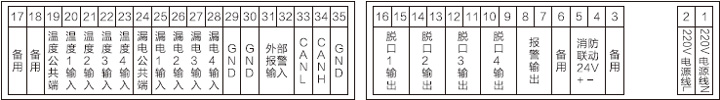

接線端子示意圖
